简单摆动与复杂摆动破碎机的区别

文章来源：河南中誉鼎力   发布时间：2018-03-30

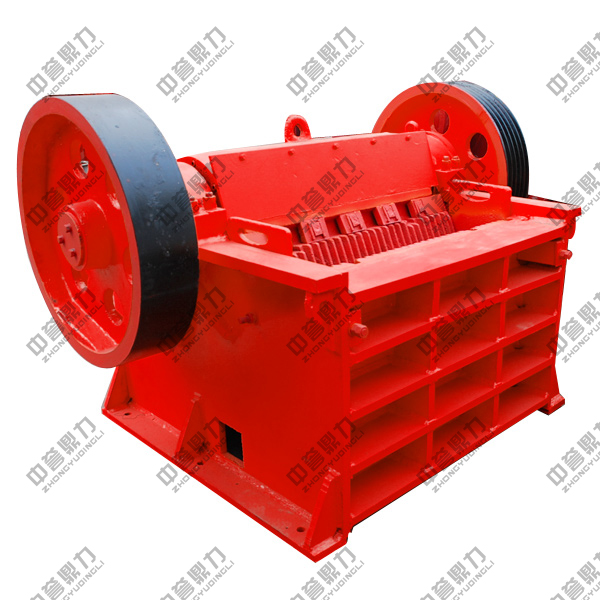

一个简单的颚式破碎机, 因为移动颚悬挂在支承轴上, 所以当移动的湖北进行往复运动时, 移动湖北的每个点的轨道是圆形的, 水平行程小而低。然而, 卫生部的底部是大的。掉进破碎腔的矿石的上部是一个大的矿块, 所以往往无法达到所需的压缩量, 为粉碎的矿石, 和大矿石在岩石的上部经常需要再次粉碎。破碎载荷主要集中在破碎机箱下部, 整体板不均匀工作, 从而了破碎机的生产能力。

同时, 这种破碎机具有小的垂直冲程、小的研磨和剥离、低的排矿速度。但球团的磨损较轻, 产品不粉碎。复杂摆动颚式破碎机是曲柄连杆机构的连杆, 由于其破碎机的运动。由偏心轴驱动, 运动上部的点轨迹近似椭圆, 椭圆小, 下部较大, 上部近似圆形。

这种破碎机的水平行程正好与简单的钟摆破碎机相反。破碎机上部较大, 下部较小, 上部水平行程约为下半部分的1.5 倍。这样就可以满足破碎室上部大矿石破碎所需的压缩量。同时, 整个移动湖北的垂直行程大于水平行程, 是在排矿口, 垂直行程约为水平行程的三倍。实践表明, 在相同条件下, 复合摆式破碎机的生产能力比单摆破碎机高出30% 左右。

综上所述, 两种类型的抱式破碎机间歇工作。单摆式破碎机颚部往复运动是由偏心轴通过连杆机构的转移面旋转而驱动的。因此, 当偏心轴旋转一周, 移动颚只能向前和后退一次, 所以他们只有一半的时间来做他们的工作。由于动颚的上端是从偏心轴直接悬浮而下端受弯头约束, 当偏心轴逆时针旋转时, 每个转弯处有大约3/4 倍的矿石断裂, 即当动颚上端退去时, 上端压向前, 这是复合摆式破碎机生产能力高的原因之一。

破碎矿破碎时, 破碎矿石的反应力主要是在湖北的悬架上, 因此破碎机主要部件的受力是合理的, 一般被制成大的。中型。复合颚式破碎机的动颚悬挂轴也是偏心轴。虽然它具有结构紧凑、生产率高、体积小等优点, 但当矿石断裂时, 它是由动颚接收的挤压力。他们大多对偏心轴及其轴承采取行动, 使其更糟, 更容易损坏;因此, 虽然这种破碎机越来越广泛地使用, 它一般是由中小的... 应注意的是, 随着大型滚动轴承的出现, 对冲击的影响, 这种破碎机具有的大尺度趋势发展.
