新第六代制砂机适用于软或中硬和硬物料的制砂作业,广泛应用于各种水利水电、高等级公路、高速公路、高速铁路、客运专线、桥梁、机场跑道、市政工程、高层建筑的机制沙生产和石料整形。

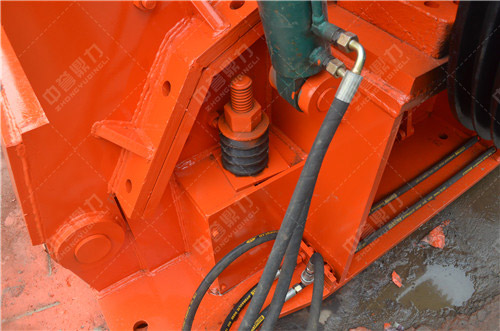

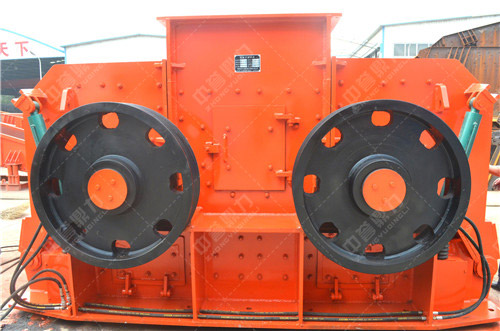

(1)在第三代制砂机的基础上增加了配重轮,这样节约了电能,增加了动能。生产效率得到了很大的提高。增加了反击板调节装置,使调节出料细度更为方便快捷,不需打开机壳,即可调节,共设计两个反击板调节装置,省去使用吊车的麻烦。

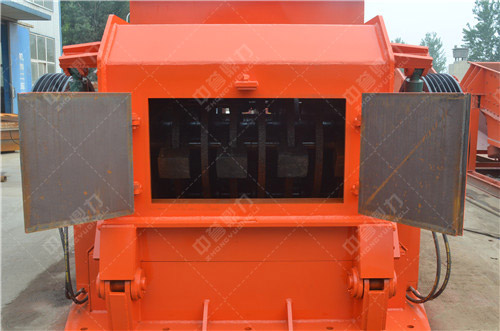

(2)老式第三代制砂机只有后部开有观察门。第六代制砂机在其侧面也开了维修观察门。这样更有利于维修与观察设备的运转情况。
(3)在蓖条调节装置两侧又增加了出料反击板,具有多重粉碎物料的功能,使物料在破碎腔里进行磨,挤,碰撞,使出砂率更高,并带有整形作用,使砂子颗粒型更均匀,另外更可以方便的调节砂子的出料粒度。设计更加人性化。
第六代制砂机投资低于同等规模传统工艺装备35%…50%,产出效率高于同等规模传统工艺装备35%…50%(以石灰石为例:一次成品粒度≤5mm占90%以上,河卵石一次成品粒度≤5mm占80%以上)。运行维修费用低于同等规模传统工艺装备35%…50%,广泛应用于机制砂石料、水泥、耐材、冶金等行业。
物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60…70米/秒的速度从叶轮三个均布的流道内抛射出去,先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。
这样一块物料在涡动破碎腔内受到两次以至多次机虏击、磨擦和研磨破碎作用。
被破碎的物料由下部排料口排出。
在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,了粉尘污染。
物料落入进料斗,经进料孔进入高速旋转的转子后被加速并经发射口抛出,先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡流腔内的涡状料衬上(或反击块上),先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,后经由下部排料口排出。
1、结构简单合理、自击式破碎,低的使用费用;
2、的轴承安装与的主轴设计,使本机具有重负荷和高速旋转的特点。
3、具有细碎、粗磨功能;
4、性高、严密的安保障装置,设备及人身安;
5、运转平稳、工作噪声小、节能、破碎效率高;
6、受物料水分含量的影响小,含水量可达8% 左右;
7、易损件损耗低,所有易损件均采用内外的材料,使用寿命长。少量易磨损件用特硬材质制成,体积小、重量轻、便于更换配件。
8。涡流腔内部气流自循环,粉尘污染小。
9、叶轮及涡动破碎腔内的物料自衬大幅度减少磨损件费用和维修工作量。生产过程中,石料能形成保护底层,机身无磨损,经久。
10、安装方式多样,可移动式安装。
11、 产品呈立方体,堆积密度大,铁污染小。可作石料整形机制砂机故障及排除方法
1、机体摆动过大
1)叶轮上易损件磨损严重
2)给料粒度过大
3)叶轮流道有阻塞物 :更换易损件、减小给料粒度、取出阻塞物
2、产品粒度过大 三角带过松 拉紧三角带
3、空转阻力过大 轴承上密封盖内塞料 打开上密封盖
4、轴承发热
1) 缺油或进粉尘
2) 轴承损坏:加油或清洗轴承、更换轴承
5、金属相碰声 衬板或叶轮易损件脱落 重新紧固
1、定期停机打开观察门观察冲击式制砂机内部磨损情况,入料管、锥帽、叶轮上、下流道衬板、圆周护板、块的磨损程度,磨损后应及时更换或修补,更换块时应同时 直通式制砂机
更换,块重量相同。严禁破碎机工作过程中打开观察门观察内部工作情况,以免发生危险。发现叶轮体磨损及时更换找制造厂家修补。注意,未经制造厂家同意,严禁私自自制叶轮。
2、传动三角胶带拉紧力大小应调整适当,以三角胶带受力均匀,双电机驱动时,两侧三角胶带应进行分组选配,便其每组长度尽可能一致。应调整使两电机电流差值不过1 。
