砂石骨料如何配级?

文章来源：河南中誉鼎力   发布时间：2018-04-04

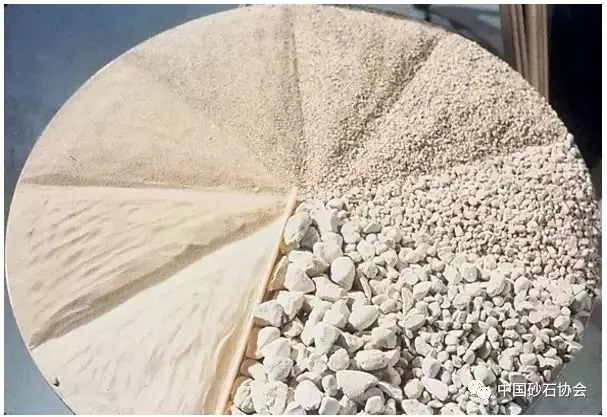

骨料组合结构有悬浮密实结构、骨架密实结构、骨架空隙结构三类(分别对应的是岩石中的基底胶结、孔隙胶结、接触胶结)。不同的混凝土对骨架的结构要求各有不同。

对于泵送的混凝土而言，需要的是相对密实而易于流动的悬浮密实结构骨料组合,对于干硬性和塑性混凝土则需要密实结构的骨料组合，对于透水混凝土则需要骨架空隙结构。

一种的骨料其级配是的连续粒级或者单一粒级。生产所需要的骨料是以这已有的(的)骨料去合成一个具有新级配的骨料组合。其方法有：

➤ 按不同的比例组合骨料，分别测定其容重，取较密实者。一般是先分别各种砂、石的比例，然后按经验或者其他方法砂率。也就是结果是密实的，但是否适合配制泵送混凝土，是不的。对于2种砂或石的合成比较方便，如果有3种以上，那试验会比较烦杂。那就需要先合成其的2种，然后将这作为赝颗粒与第3种再去合成。

➤ 直接以筛分结果，按连续级配的曲线试算求解。按不同的比例组合骨料，分别试算其各档料的筛余是否符合连续级配。与方法1一样，石、砂先分别按规范中的级配范围配好，再去选择砂率。

➤ 按上一档(较大粒径)的空隙率下一档(较小粒径)的用量。也是先各种石的比例，然后砂率。比如以“干砂浆”体积填充石子空隙以及其他的“正填法”、“逆填法”。

➤ 骨料密实级配，富勒理想级配的曲线公式：P=A+(100-A)* 式中 P—通过某一筛孔的颗粒百分数%A—系数，随混凝土的坍落度而变，查下表d—某一筛的筛孔宽或直径mmD—骨料的大粒径mm由上式计算出来的各级颗粒百分数，可作为密实级配的参考，在此基础上作适当调整，求出骨料容重大的级配，即为密实级配。

➤ 按间断级配间断级配是人为的剔去骨料中的某些中间级，在颗粒配合时故意造成颗粒尺寸的间断，也就了较小颗粒的契塞和支撑作用所造成的空隙，使骨料的空隙率达到小。间断级配的颗粒组成不能用筛分曲线图来表示。间断级配的优点是空隙率小，比连续级配的密实度高。

间断级配的各档集料组合之间关系，以D1、D2、D3、D4表示各档颗粒粒径的上限，d1、d2、d3、d4为其下限，则：档组合 D1/d1=1.5档组合 D2/d2=1.5—2第三档组合 D3/d3=2第四档组合 D4/d4=2至于D1、D2、D3、D4之间的关系，卵石：D2/D1=1/8，D3/D2=1/6—1/8，D4/D3=1/6;碎石：D2/D1=1/10，D3/D2=1/8—1/10，D4/D3=1/8。

一般情况下只要采用两档级配，很少采用四档级配，因为用档组合的集料填充档组合的集料，其填满程度就可以达到95%。

骨料中断后，下和上颗粒平均尺寸的比值一般采用1：4—1：6之间。在一般工业与民用建筑上，以采用两级中断为宜。如大粒径为40mm，其分级可为5—10mm，20—40mm。在大体积(如水工)中，可采用三级中断。如大粒径为250mm，其分级可为5—10mm，25—50mm，150—250mm。当大粒径小于25mm时，因空隙率的减少不显著，不宜采用。以上5种方法可以配出密实的组合，却不能流动性。

➤ 基于连续级配的砂石统一曲线基于砂、石都是骨料，只不过是颗粒粗、细的区别和石、砂分别配在二者的粒径交界处会有很大的“撞车” 可能，应该将砂、石统一考虑，以简化、优化合成骨料级配的方法。以FULLER大密度曲线理论为基础, 参考混凝土泵送规范的佳级配线和适宜泵级配区、骨料组成对强度的影响、个别孔径颗粒对泵送的影响(如0.315等)对曲线作的修正,形成砂石统一曲线。

曲线(略)经过与几个区域的实际应用配比对比： 仅仅是死板的按曲线计算得出的结果与实际使用的配比相差不大(实际应用时不是仅仅考虑流动性好，而是成本);对存在问题的配比也可以比较直观的发现问题所在;无论是砂、机制砂还是石屑都一样适用。
