立轴冲击破碎机结构组成及特征

文章来源：河南中誉鼎力   发布时间：2019-05-31

相信大家在采购立轴冲击破的时候，都会先了解一下，这个机械拥有那些样的结构构成，而且这些结构都有那些特性影响。为了方便大家采购机器的时候能的做出选择，买到比较符合自己使用的机械，下面我们就这两方面进行了解：

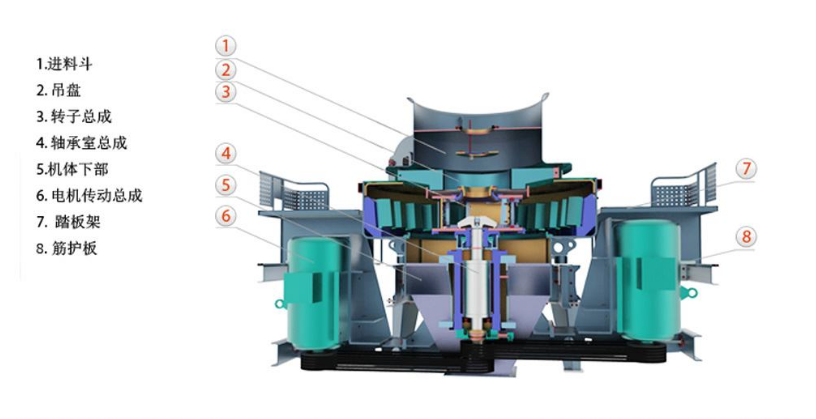

立轴冲击破结构构成

立轴冲击碎石机结构构成包含：电机、驱动系统、主轴总成、叶轮、喂料斗、分料器、涡动碎石腔、底座、润滑系统等几部分构成。

1、驱动系统： 使用双电机驱动的带驱动机构，双电机驱动的两台电机分别安装在主轴总成的两侧，两电机带轮用驱动带与主轴带轮相连，使主轴两侧受力均衡，不出现附加力矩。

2、主轴总成：主轴总成安装在底座上，用以传递电机由V带传来的动力及支承叶轮操作运动。

3、叶轮：叶轮结构为一空心圆柱体，安装在主轴总成上端轴头上，用圆锥套和键联接传递转矩，并高速操作。

4、喂料斗：喂料斗的结构为一倒立的棱台体，入口设置环，从喂料机械的来料经喂料斗进入碎石机。

5、分料器：分料器安装在涡动碎石腔顶部，其影响是将喂料斗来料进行分流，使一部分石子由入料管直接进入叶轮被渐渐加速到提高速度抛射出去，使一部分石子从管的外侧，旁路进入涡动碎石腔内叶轮的外侧，被从叶轮抛射出来的高速石子冲击破碎，不添加动能消耗，添加产能，提高破碎成效。

6、涡动碎石腔：涡动碎石腔的结构为上、下两段圆柱体构成的环形空间，下圆柱体的上下盖板上开两个孔，顶部接上圆柱体，底部接卸料口。

立轴冲击破结构优势

立轴冲击破的机械的形状好且呈m3形，针片状少，且构造简单、耗能少，因此使用作对骨料要求提高的路基路面的末级破碎，或建材、化工、冶金等工业的整型破碎工作。

1、石子与石子直接碰撞， 从而使石子所获得的能量只在石子之间进行传递与转换，因此大大提高了能量凭借率，此时也大大减少了机械的磨损程度，从而拉长机械的使用时间。

2、对于给定的石子，产能由电机功率、转子直径、转子转速及入料的粒度来调整。

3、可通过改换给料粒度及达成无需人工化调整来提高立轴冲击破的工作性能。

4、其破碎湿性和粘性石子的能力高于其余碎石机械，可用在破碎湿性和粘性石子，此时使石子通过的空间较大，在破碎地区内石子能畅通无阻。
