石子打砂机内部结构图

文章来源:河南中誉鼎力   发布时间:2019-11-12

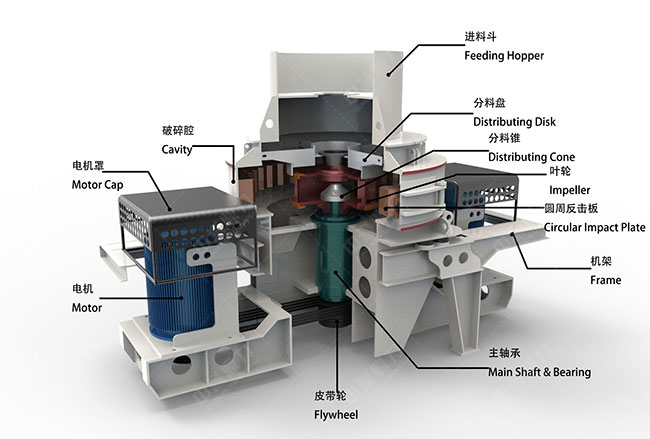

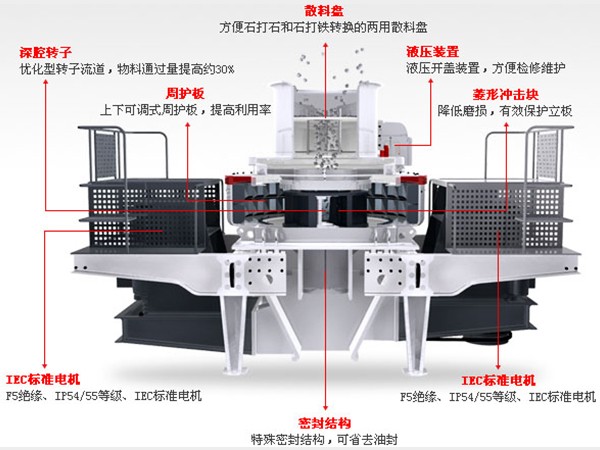

新乡鼎力石子打砂机的结构由分料斗、分料器、涡流机腔、叶轮、主轴总成、底座、驱动系统、润滑系统组合。

1、主轴总成:石子打砂机主轴总成安装在底座上,用在传递动力,通过三角皮带传来的动能支撑操作运动,石子打砂机主轴总成由机器座、主轴、机器等组合。

2、底座:石子打砂机涡流机腔,主轴总成,电念头,驱动系统均安装在底座上,双电机安装在底座纵向两端,底座放在机架上。

3、驱动系统:石子打砂机驱动系统使用双电机驱动的皮带传念头构,双电机驱动两台电机分别安装在主轴总成两侧,两电机皮带与主轴皮带相连,使主轴两侧受力均衡,不出现附加力矩。

4、润滑系统:石子打砂机润滑系统使用美孚车用润滑特级集中润滑或3#锂基脂,润滑部位为主轴总成顶部机器和底部机器两处,为使润滑利便,用油管引到机器外侧,用在油机器按时加油。

5、给料斗:石子打砂机给料的结构为一倒立的棱台体,投料口设置耐磨环,从送料机械的来料经由给料斗进入石子打砂机。

5、分料器:石子打砂机分料器安装在涡流机腔的顶部,分料器的影响是加工原料通过入料管直接进入叶轮被渐渐加速到提高速抛射出去,不添加功率消耗,添加出产能力,成长破碎效能。

6、涡流机腔:石子打砂机涡流机腔的结构外观为上,下两段圆柱体组合的环形空间,叶轮在涡流腔内高速操作,涡流机腔内能驻留加工原料,形成加工原料衬层,加工原料的破碎过程出而今涡流机腔内,由加工原料衬层将破碎层影响与机腔壁隔开,使破碎影响仅限于加工原料之间,起到自衬影响,观察孔密封关严,分料器不变在涡流机腔的顶部圆柱段,叶轮高速操作产气愤流,在涡流腔内通过分料器,叶轮形成内部自轮回系统。

7、叶轮:石子打砂机叶轮结构是材料制作的一空心圆柱体,安装在主轴总成端头上,用圆锥套和键联传递扭矩,高速操作叶轮是石子打砂机的枢纽零件,加工原料由中轮顶部门料器的入料管进入叶轮,由叶轮的布料锥体将加工原料平均的分布到叶轮的各个发射流道口,安装有材料制成的抛料头,可以改换,叶轮将加工原料加速到60-75米/秒的速度抛射出去,首先与瀑落的加工原料形成抨击,然后冲击到涡流衬板和衬料上又一次抨击,在锥帽和抛料之间装有上,下流道板,保护叶轮不受磨损。
