高效制砂机结构图片及制砂原理

文章来源:河南中誉鼎力   发布时间:2019-12-23

高效制砂机在各大制砂工业打造了非常多的运用,重心是由于机械的质量高、制砂优、并且故障率小,其机械并不少长处,都取决于机器搭配高,配件都是采纳新技术新处置做工,那么下面我们来看一下高效制砂机的构造构成。

高效制砂机构造构成

1、下料斗:下料斗是高效制砂机的零部件之一,其构造为一倒立的棱台体,下料口设置耐磨环,从喂料机械的来料经喂料斗进入制砂机。

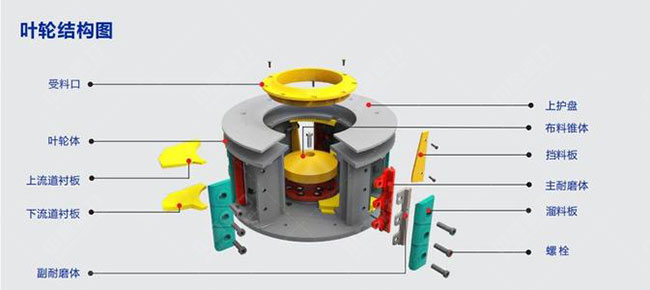

2、叶轮:叶轮是一个非常的零部件,它是由轮构造由特有用料制作的一空心圆柱体,安装在主轴总成上端轴头上,用圆锥套以及键联接传递钮距,高速操作,物料由叶轮顶部分料器的入料管进入叶轮的,由叶轮的布料锥体将物料匀称的散布到叶轮的各个发射流道,在发射流道出口,安设有特有用料制成的耐磨块,能够改换。

3、主轴总成:主轴总成归类于高效制砂机的一个重大零部件,其主轴总成安装在底座上,用以传递电机经由三角皮带传来的动力及支撑叶轮操作运动,主轴总成由轴承座、主轴、轴承等构成,在运用规程中,其主轴非常轻易形成发烫,破坏主轴,所以,在运用中应加留意,降低此困扰的发生。

4、涡动粉碎腔:涡动粉碎腔的构造粒形为上、下两段圆柱体构成的环形间隙,叶轮在涡动粉碎腔内高速操作,涡动粉碎腔内也能驻留物料,形成物料衬层,物料的粉碎规程发生在涡动粉碎腔内,由物料衬层将粉碎作用涡动粉碎腔壁隔开,使粉碎作用仅限于物料之间,起到耐磨自衬的作用。

5、底座:涡动粉碎腔、主轴总成、电机、驱动系统均安装在底坐上,底座构造粒形,中部为四棱柱间隙,四棱柱间隙的,用在安装主轴总成,两侧形成排料通道,双电机安装在底座纵向两端,底座可安装在支架上,也可直接安装在根基上。

高效制砂机的制沙原理

高效制砂机的制沙原理,简要一点说是石打石的原理。让石子在自然下落规程中与历经叶轮加速甩出来的石子彼此受击,从而达到粉碎的目标。高效制砂机粉碎比大,归类于整型破碎型制沙(粉碎)机械,可契合中小产量选矿厂运用。在选厂中,碎磨矿外观耗能约占选厂总电量的65%-70%,而其中约90%为磨矿部分外观耗能。

首先,将物料由下料斗进入高效制砂机内,经分料器交物料分成两部分,一部进入高速操作的叶轮中,其加速度可达数百倍,然后以65米/秒左右的速度从叶轮三个均布的流道内抛射出去,再一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又变化其运动趋势,偏转向下运动,从叶轮流道发射出来的物料形成持续的物料幕。
