冲击式制砂机的结构及技术特点分析

文章来源：河南中誉鼎力   发布时间：2018-11-02

冲击式打砂机结构：冲击式打砂机属于立轴碎石机，主要由主机、驱动系统和电机等部分组合，电机呈垂直组织，由支架支撑，通过v形带驱动的主轴做不变方向操作，主机包含机盖、筒体、主轴和底座等零件。

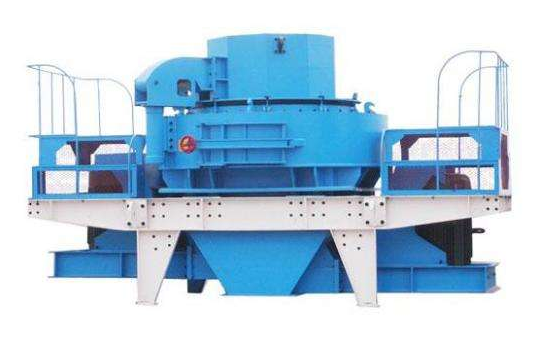

冲击式打砂机

(1)筒体分上下两端，上端筒体的顶部与机盖相连，下端筒体的底部与底座相联，筒体由两半部分组合，一半为筒壳，另一半为门，剖分绵绵齿向组织，通过折页和螺钉联成一体，便于维护时候打开，门框装密封橡胶条，筒体内壁装有上、下两层反击衬板，分别包围着上、下转子，并与转子须空间。

(2)主轴上装有一个大带轮和两个转子，两个转子位于筒体的，每个转子体的圆周上都装有主板锤，上转子的顶面还装有副板锤。

(3)机盖顶部装有两个入口，底座下方装有一个卸料口，支撑主轴的两个调心滚子轴承和一个推力调心滚子轴承分别装与机盖和底座的中间位置。

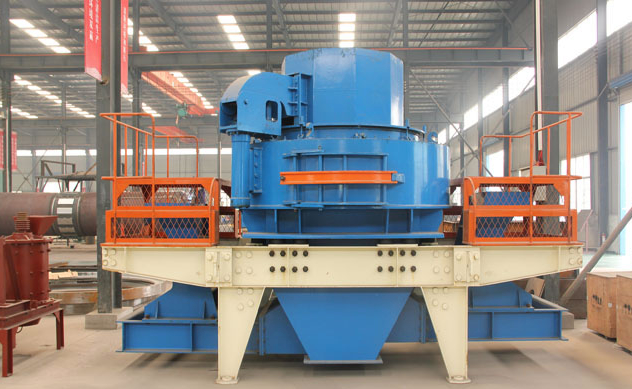

冲击式打砂机技术优势

(1)该型号机是凭借对石子进行分级破碎和输入能量逐级递增的原理设计的，破碎比大，效能高，出料粒度细。

(2)该型号机器空间拥有可调整功能，了出料粒度的均匀我、稳定。

(3)机器的易磨件使用了高性能高合金材料，使用时间比高锰钢高出6-8倍，该机还无专门的润滑系统，注油简单，可延伸轴承的使用时间。

(4)该机属立轴封闭性能好，扬尘不外逸，筒体可打开，拆检方便。

(5)外观耗能低，与现有的锤头破碎机的单位耗电相对可减少0.5-0.8kwh/t。

(6)拥有载保护系统，提高了机械操作的性。
