剖析大型打砂机械结构/示意图

文章来源:河南中誉鼎力   发布时间:2019-09-16

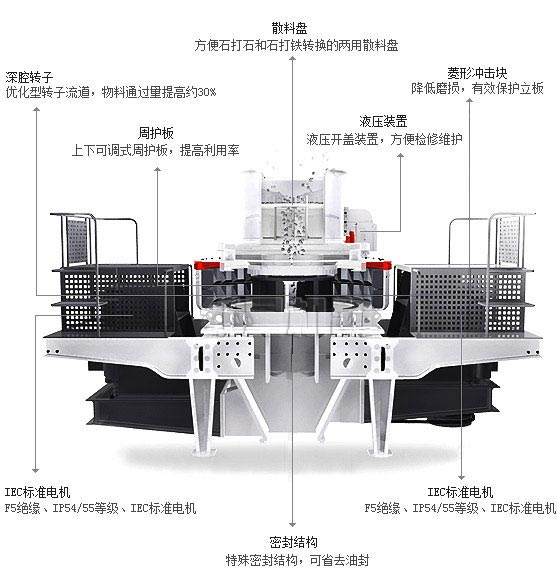

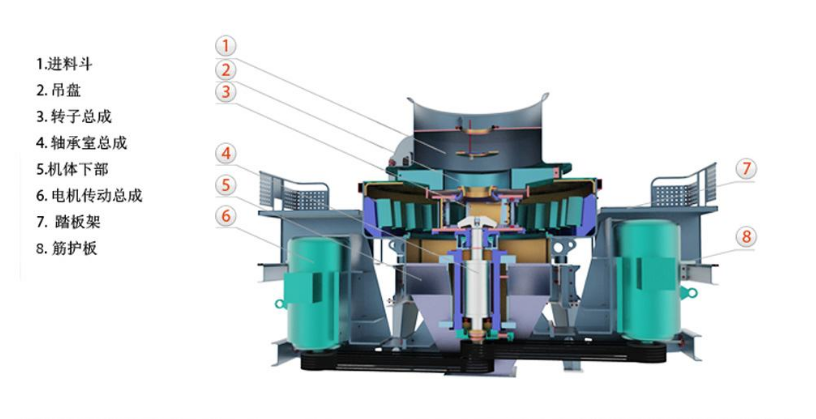

中誉鼎力又一次为你剖析大型打砂机械的示意图,河南新乡鼎力重工打砂机的结构由分料斗、分料器、涡流粉碎腔、叶轮、主轴总成、底座、驱动系统、润滑系统构成。

1、主轴:主轴总成安装在底座上,用在传递电念头通过三角皮带传来的动力支撑运行运动,打砂机主轴总成由轴承座,主轴,轴承等构成。

2、底座:打砂机涡流粉碎腔,主轴总成,电念头,驱动系统均安装在底座上,双电机安装在底座纵向两端,底座放在机架上。

3、驱动系统:打砂机驱动系统选择双电机驱动的皮带传念头构,双电机驱动两台电机分别安装在主轴总成两侧,两电机皮带与主轴皮带相连,使主轴两侧受力均衡,不出现附加力矩。

4、润滑系统:打砂机润滑系统选择美孚车用润滑特级集中润滑或3#锂基脂,润滑部位为主轴总成顶部轴承和底部轴承两处,为使润滑利便,用油管引到机器外侧,用在油泵定期加油。

5、给料斗:打砂机给料的结构为一倒立的棱台体,入料口设置耐磨环,从送料机械的来料经由给料斗进入打砂机。

6、分料器:打砂机分料器安装在涡流粉碎腔的顶部,分料器的影响是石头通过中央入料管直接进入叶轮被渐渐加速到提高速抛射出去,不添加功率消耗,添加出产能力,成长破碎效能。

7、涡流粉碎腔:打砂机涡流粉碎腔的结构外观为上,下两段圆柱体构成的环形空间,叶轮在涡流腔内高速运行,涡流粉碎腔内能驻留石头,形成石头衬层,石头的破碎过程出如今涡流粉碎腔内,由石头衬层将破碎层影响与粉碎腔壁隔开,使破碎影响在石头之间,起到自衬影响,观察孔密封关严,分料器不变在涡流粉碎腔的顶部圆柱段,叶轮高速运行产气愤流,在涡流腔内通过分料器,叶轮形成内部自轮回系统。

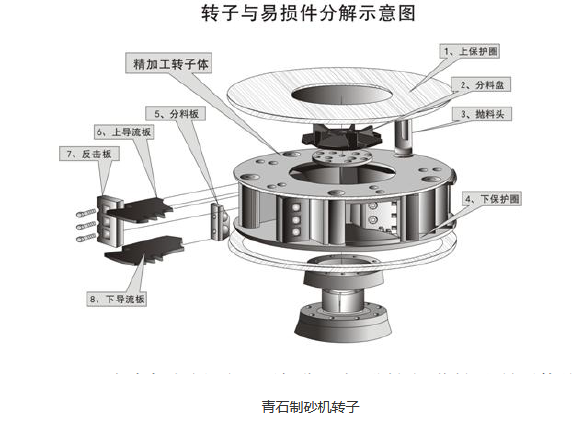

8、叶轮:打砂机叶轮结构是材料制作的一空心圆柱体,安装在主轴总成端头上,用圆锥套和键联传递扭矩,高速运行叶轮是打砂机的枢纽零件,石头由中轮顶部门料器的中央入料管进入叶轮中央,由叶轮中央的布料锥体将石头平均的分布到叶轮的各个发射流道口,安装有材料制成的抛料头,可以替换,叶轮将石头加速到60-75米/秒的速度抛射出去,与瀑落的石头形成抨击,然后冲击到涡流衬板和衬料上又一次抨击,在锥帽和抛料之间装有上,下流道板,保护叶轮不受磨损。
