制砂机各主要部件分析

文章来源：河南中誉鼎力   发布时间：2018-10-19

碎沙机的结构由分料斗、分料器、涡流机腔、叶轮、主轴总成、底座、驱动系统、润滑系统组合。

主轴总成

碎沙机主轴总成安装在底座上，用在传递电机经由三角皮带传来的动力支撑操作运动，碎沙机主轴总成由轴承座，主轴，轴承等组合。

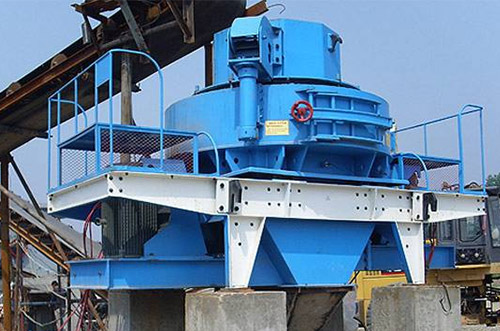

碎沙机内部结构

底座：碎沙机涡流机腔，主轴总成，电机，驱动系统均安装在底座上，双电机安装在底座纵向两端，底座放在机架上。

驱动系统：碎沙机驱动系统选择双电机驱动的皮带驱动机构，双电机驱动两台电机分别安装在主轴总成两侧，两电机皮带与主轴皮带相连，使主轴两侧受力均衡，不出现附加力矩。

润滑系统：碎沙机润滑系统选择美孚车用润滑特级集中润滑或3＃锂基脂，润滑部位为主轴总成顶部轴承和底部轴承两处，为使润滑便于，用油管引到机器外侧，用在油泵定时加油。

给料斗：碎沙机给料的结构为一倒立的棱台体，口径设置环，从喂料机械的来料通过给料斗进入碎沙机。

分料器：碎沙机分料器安装在涡流机腔的顶部，分料器的影响是岩石经由入料管直接进入叶轮被渐渐加速到提高速抛射出去，不添加功率消耗，添加加工能力，提高破碎效能。

涡流机腔：碎沙机涡流机腔的结构形状为上，下两段圆柱体组合的环形空间，叶轮在涡流腔内高速操作，涡流机腔内能驻留岩石，形成岩石衬层，岩石的破碎过程出而今涡流机腔内，由岩石衬层将破碎层影响与机腔壁隔开，使破碎影响仅限于岩石之间，起到自衬影响，观察孔密封关严，分料器不变在涡流机腔的顶部圆柱段，叶轮高速操作出现气流，在涡流腔内通过分料器，叶轮形成内部自循环系统。

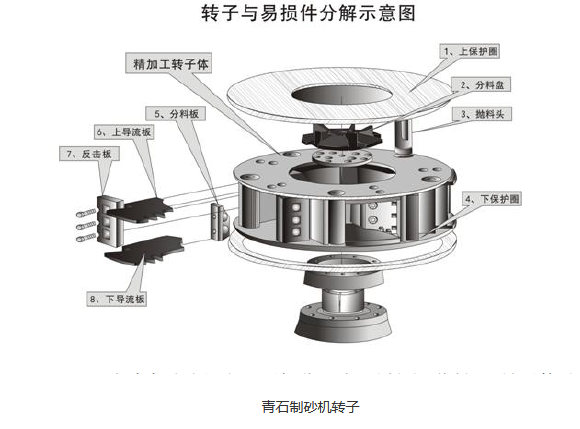

叶轮：碎沙机叶轮结构是材料制作的一空心圆柱体，安装在主轴总成端头上，用圆锥套和键联传递扭矩，高速操作叶轮是碎沙机的零件，岩石由中轮顶部分料器的入料管进入叶轮，由叶轮的布料锥体将岩石均匀的分布到叶轮的各个  发射流道口，安装有材料制成的抛料头，可以替换，叶轮将岩石加速到60－75米/秒的速度抛射出去，先与瀑落的岩石形成碰撞，然后冲击到涡流衬板和衬料上又一次碰撞，在锥帽和抛料之间装有上，下流道板，保护叶轮不受磨损。
