制沙机内部结构图解及制砂原理

文章来源:河南中誉鼎力   发布时间:2019-11-01

制沙机,是打砂生产线的、机械了,有了它的添加,使得砂石的市场价值取得了不小的提高,砂石的性能提高之后也利于维持建筑类的时间、性能,因此制沙机是非常多投资者的主要选择对象,非常多人只了解去选择制沙机,但对其却是知之甚少,那么本文就从中誉鼎力生产的制沙机很多结构构成、运行原理来辅助大家理解制沙机机械

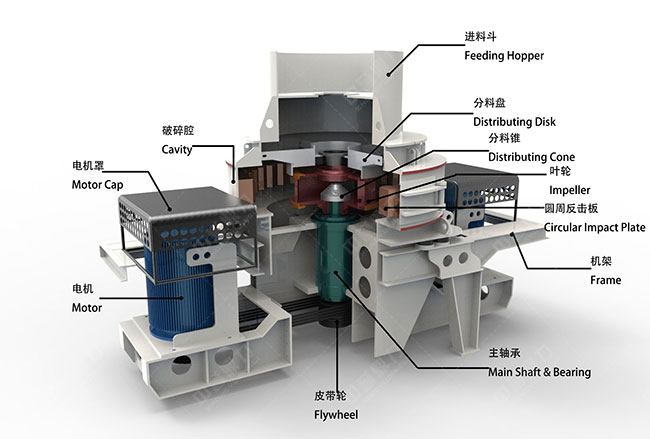

中誉鼎力制沙机内部结构

工业生产的制沙机,在结构上都是大同小异的,这里就以中誉鼎力牌为例子来介绍下:主要是由给料斗、筛石子机选分级器、涡动碎石腔、叶轮和轴承和驱动轴等部分构成,以下将对制沙机的各个部分进行一个简单的功能了解:

1、给料斗:通常是一种圆筒体系统石子的部分,耐磨性好,安装有耐磨环,防止无进行破碎石子进入后对其出现很强的摩擦力,喂料斗是石子从送料机械进入到碎石机内部进行破碎的一个重要过渡系统。

2、筛石子机选分级器:是制沙机对石子进行破碎之后进行筛选分级的结构,它主要是用在让通过破碎解决后的符合破碎要求的一部分石子,通过筛选分级器并送出制沙机,而另外一部分无符合设定粒度要求的石子则会在筛石子机选分级器影响下,又一次进入到碎石腔内进行第二次破碎,从而符合合格的石子粒度。

3、涡动碎石腔:它是由两段圆柱体构成的环形空间,通过叶轮在碎石机内部的高速运行对石子形成撞击和摩擦。

4、叶轮:主要是由一种的材料制成,安装在轴承的两段,通过高度运行将进入到叶轮的石子均匀地分撒到各个部位,这样会出现强有力的冲击来粉碎石子。

5、轴承和驱动系统:通过电机和V型皮带对叶轮和破碎系统起到驱动影响的系统,轴承主要有主轴、轴承和轴承座构成。

6、底座:底座通常为四棱形状,两侧则是排料系统,电机则在底座的纵向部位。

7、润滑系统:在运行当中,润滑部位主要指的是轴承部位,通常施行特定的油泵对轴承进行加油润滑。

中誉鼎力制沙机的制砂原理

石子由给料斗进入制沙机,经分料器将石子分成两部分,一部分由分料器中间进入高速运行的叶轮中,在叶轮内被快速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,同由分料器四周自收落下的一部分石子冲击破碎,然后一起冲击到涡支腔内石子衬层上,被石子衬层反弹,斜向上冲击到涡动腔的顶部,又变化其运动方向,偏转向下运动,从叶轮流道发射出来的石子形成持续的石子幕,这样一块石子在涡动碎石腔内取得两次或多次机率碰撞、磨擦和破碎破碎影响,被破碎的石子由底部出料口排出,和循环筛选分级系统形成闭路,通常循环三次才能将石子破碎成20目以下,在整个破碎过程当中,石子相互自行冲击破碎,不与金属元件直接接触,而是与石子衬层出现冲击、磨擦而粉碎,这就减少了角污染,拉长碎石机磨损时间,涡动腔内部巧妙的气流自循环,清扫了扬尘污染。
