反击破碎机部件英文名称翻译

文章来源：河南中誉鼎力发布时间：2018-03-21

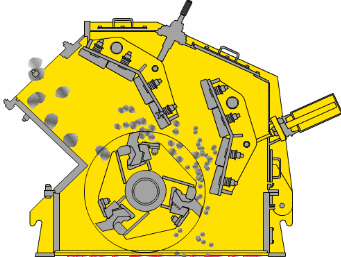

反击破主要部件

1、反击板

反击板的作用是承受被板锤击出物料在其上冲击破碎，并将破碎后的物料重新弹回破碎区，再次进行破碎。反击板的形状和结构对破碎效率影响很大。

反击破碎机部件英文名称

反击板的形式很多，主要有折线形和弧线形两种。折线形反击板的结构简单，但不能物料得到的冲击;圆弧形反击板能使物料由反击板反弹出来之后，在圆心形成激烈的互相撞击而破碎，其破碎效果更高。反击板目前多采用高锰钢等耐冲击损的材料制造。

2、调整装置

反击破的反击板调整系统同时兼做整机的过载保护装置，当异物(如铁块等)或不可破碎物进入破碎机后，反击板可以自动回退弹起，让异物通过破碎机，防止异物或不可破碎物对设备产生损害。反击板调整系统常是液压调整或螺母调整。

3、转子

反击式破碎机的转子结构形式有整体式、组合式和焊接式三种。反击破的转子须具有的之类以适应破碎大块物料的需要。破碎机的转子大都采用整体式的铸钢结构，这种转子的转动惯量大，坚固，便于安放板锤，能满足破碎工作的需求。对小型反击破也可以采用焊接结构，这种转子制造方便，容易得到平衡，但强度和性较差。

4、箱体

反击式破碎机机架部分分为三分体结构，用铁板和型钢焊接而成，在机体内壁装有钢板制成的衬板。机体的左右侧都设置有小门，以便于检修和更换件。

5、板锤

反击破的板锤都是固定在转子上，它是破碎机的重要零件，要求安装牢固，便于更换，并用抗冲击性能良好的材料制造。内多用高锰钢、中碳合金钢、轴承钢锻造。

板锤的几何形状对破碎机的生产能力和使用期限都有影响，常用的结构形式有：

1)螺钉固定多为长条形板锤，这种结构目前使用较多。但用螺栓固定，由于螺栓暴露在外面易被打坏，使用寿命短。

2)插入法固定，板锤插入固定在转子上。板锤磨损后可以调头使用，节约刚才，但这种结构对制造尺寸要求严格，否则给拆装带来困难。

3)楔块固定，有护板和打击板组成的板锤。其结构用楔块固定，打击板表面没有螺栓露出，磨损后只需更换护板即可。这种结构复杂，适用于大型反击破。

4)楔块和顶丝固定。当上紧顶丝时，可将板锤向外推移，与楔块鞋面楔合紧密。当转子回转工作时，在离心力作用下，板锤和楔块变回越转月楔合越紧。这种结构简单，修换方便，工作。

6、驱动装置

反击破的驱动系统采用电动机、V型皮带和破碎机的方式，能电机启动性能，使电机能平稳启动运行。皮带传动方式可起到双重的过载保护功能，驱动系统所要求的电机功率低，大大运行成本。此驱动方案是经济适用、性能优良、安的驱动方案。
