关于冲击锤式破碎机的工作原理以及结构分析

文章来源：河南中誉鼎力   发布时间：2020-10-09

冲击锤式破碎机在冲击过程当中对物料所占有的选择性粉碎能力使其比其余型式的碎石机占有更多的m3形粉碎产品含量，此时又占有粉碎比大的优势，简化了粉碎步骤，因而在粉碎工业中取得了立刻的发展，被主要用途各相关工业。

冲击锤式破碎机运行原理

物料从送料口喂人机内，进入锤头工作区中，受到高速回转锤头的冲击而粉碎，此时，物料又以高速碰撞在反击衬板上深度被粉碎，并从反击衬板弹回到锤头工作区中，持续反复上述粉碎过程，进入锤击区(锤头与篦条之间的工作区)，在篦条上深度受到锤头的锤击以及研磨作用，实验表明，物料不是在转子一次循环中取得粉碎的，而是要通过无数次循环才取得粉碎，大块物料可能在冲击过程当中没有取得粉碎，则可通过反击衬板与锤盘之间的辊压作用取得粉碎，这个作用已被实际实验所证实(在没有篦条的情景下，其较大产品粒度不大于锤盘与反击衬板的空间大小)。

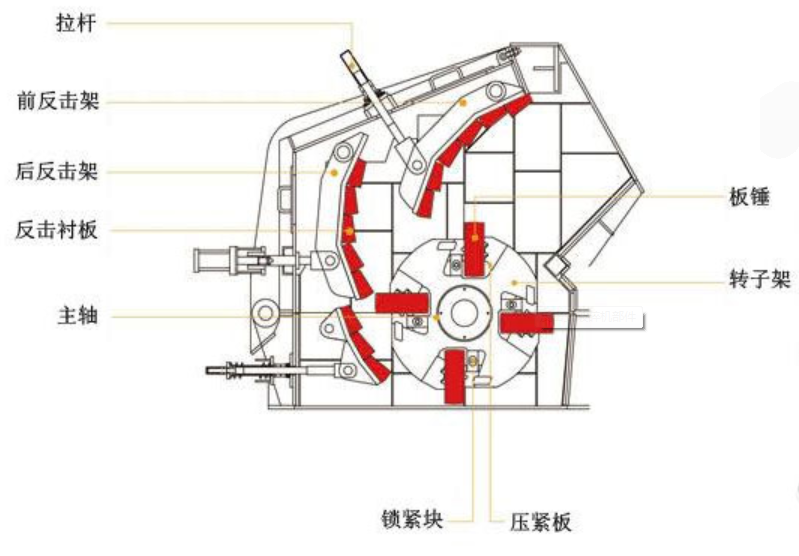

冲击锤式破碎机的构造型式

冲击锤式破碎键由机体、转子、篦条体以及驱动体系四大部分组合，下面临这四大部分分别作一简述。

1、 机体

它的关键功能是支承转子以及篦条体完成对物料的粉碎且有大的粉碎腔使物料得以粉碎，此外，为了切忌物料对机体内壁的磨损，在机体磨损严重的内壁上均铺有衬板，反击衬板应能启动至适当位置，有利于调换反击衬板以及其余衬板。

2、 驱动体系

一般采取V型皮带驱动方式：绕线电动机皮带轮，转子，皮带轮均采取胀套衔接，有利于装卸，有载守护作用，此外，转子上的大皮带轮兼起飞轮作用，锤盘与反击衬板间的辊压作用。

3、 转子

转子是本机的关键粉碎工具，一般的构造型式以及锤头的排列形式。

4、 篦条体

篦条体是物料承受锤击的承载体，此时又是物料排出的产品粒度的约束体，它有蓖板以及篦条两大类构造，后者的透筛率显著高于前者，较大部分是地被采取。

反击衬板的安放以及反击衬板构造的定制关键依据冲击锤式破碎机的运行原理，反击衬板的碰撞成效以及反击衬板与锤盘间的辊压成效，内外同类别机器中处于篦条体上方的反击衬板都有外凸部分Q，直径为K 鉴于篦条体支承板的顶部边沿高于篦条，与物料直接接触，磨损严重，为缩短磨损，在反击衬板上加大外凸部分Q，该部分正好与支承板顶部边沿对齐，关键起守护作用，本公司定制的篦条体构造鉴于与上述构造不同，所以本公司生产的反击衬板无外凸部分Q，从而简化了铸造工艺，下降了资金。
